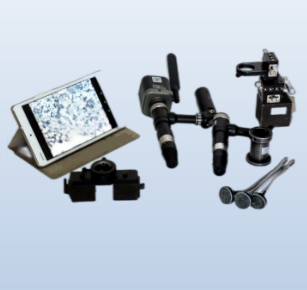

便携式金相显微镜

一、适用范围：

用于电站锅炉、管道、压力容器及各种复杂环境下的现场金相检测和分析。现场携带轻便，无线传输，图像清晰，采集图片可一键加载标尺等功能。采集器具有捕晰功能、测量功能、实时图片刷新以及原始图片的溯源。

二、技术要求：

1、捕晰功能无线采集器：对现场制样不平的管道（如弯管、斜面、焊缝台阶、凹坑等），通过无线采集器，可以实时生成一张完整且清晰的图片，可一键刷新界面，实时捕获全景高清图像，原图与捕晰全景图片同屏显示，可实时溯源；WiFi图像采集系统：1200万像素摄像机，适应于所配置的任何镜头，WiFi传输（无需带线带屏显），可多人接收WiFi信号，同步显示。专用APP图像处理软件可在线加载标尺，标尺的位置和大小可以调节；

2、照明方式：采用亮度可调的便携式LED光源，连续变光，配置两种光源，可在现场任何空间操作；

3、目镜要求：标准23.2接口，观察目镜：10倍、12.5倍、20倍；其中20倍、12.5倍为高眼点超大视场目镜；

4、专用物镜镜体组：10X，20X，40X长距平场消色差物镜，配合目镜使用可实现光学放大100X-800X，镜头采用防尘防碰撞防腐蚀设计，镜头可正置或倒置使用；配专用高清解析滤镜，有效提高成像分辨率以及图像细粒度，进光孔径可变；

5、二维非接触支架：针对背弧面、焊缝热影响区设计，可XY位移，通断式双磁轨吸附，吸附不低于10kg；支架带可变径功能，带磁极转向功能；

6、前置吸盘底座：无需支架直接吸附在管外壁（圆凸面）或管道炉体内壁（圆凹面）；带三辅助引脚，磁力源标号不低于N38标准；

7、便携式打磨机：打磨制样工具，充电式大功率无线打磨机，配置至少三种专用磨盘，打磨过程无需水冷，2套电池及充电设备，快速打磨镜面；带专用打磨辅料，可实现10分钟内快速制样；

8、图像接收器：安卓系统，6.5英寸高清屏，6G+64G内存，配置防摔保护壳；

9、图像处理器：Win10系统，内存4G，CPU双核主频1.8GHZ，屏幕10寸，支持10点触控；电池5400mAh，续航能力6小时；

10、金相图像分析软件：软件具有自动评级、定量分析等功能，提供免费升级维护服务；

11、金相组织自动识别APP：图像处理器带专用自动识别APP，可一键快速扫描识别出金相组织名称；

12、仪器包装箱：进口PP树脂防护箱，便于携带；
